Hướng dẫn lập bản vẽ thi công sàn nhạc nước chuẩn xác
Sàn nhạc nước là một trong những hạng mục công trình độc đáo, kết hợp giữa nghệ thuật ánh sáng, âm nhạc và chuyển động của nước. Trong quá trình thi công, việc lập bản vẽ thi công là bước quan trọng nhất để đảm bảo độ chính xác và hiệu quả trong việc xây dựng. Dưới đây là hướng dẫn chi tiết về việc thiết kế và lập bản vẽ thi công sàn nhạc nước.
1. Bản vẽ thi công sàn nhạc nước là gì?
Bản vẽ thi công là tài liệu kỹ thuật chi tiết mô tả cách lắp đặt, kết cấu và hoạt động của sàn nhạc nước. Bản vẽ bao gồm các thông tin như:
- Kết cấu hạ tầng: Các bộ phận kỹ thuật như đường ống, hệ thống dây dẫn, bồ điều khiển.
- Bố trí thiết bị phun nước: Vị trí các đầu phun, kiểu phun, độ cao và góc phun.
- Hệ thống ánh sáng: Loại đèn LED, tổng công suất và hiệu ứng màu sác.
- Hệ thống bơm nước: Loại bơm chìm trục ngang, bơm chìm trục đứng hay bơm chìm DMX. tổng công suất bơm của hệ thống.
- Sơ đồ đấu dây điện: chi tiết các loại dây dẫn kết nối từ tủ điều khiển đến bơm, đèn, van điện từ.
- Sơ đồ điều khiển: Cách kết nối hệ thống điện tử và phần mềm quản lý.
2. Các bước chuẩn bị lập bản vẽ thi công
2.1. Khảo sát hiện trường
Trước khi lập bản vẽ, bạn cần khảo sát kỹ lưỡng hiện trường:
- Kích thước và hình dáng khu vực lắp đặt.
- Hệ thống cấp nước và tháo nước.
- Nguồn cung cấp điện.
- Yêu cầu thẩm mỹ và công năng.
2.2. Xác định yêu cầu kỹ thuật
Kỹ sư cần trao đổi với chủ đầu tư để hiểu rõ yêu cầu về:
- Hiệu ứng âm nhạc và nước: Xác định loại hình nhạc nước cần thiết (phun đồng bộ theo nhạc, phun nhạc ngẫu hứng…).
- Số lượng đầu phun: Đáp ứng yêu cầu của thiết kế mỹ thuật và hiệu ứng động.
- Loại đèn LED được sử dụng: Lựa chọn màu sắc, hiệu ứng ánh sáng, khả năng điều chỉnh.
- Hệ thống điều khiển tự động: Xác định mức độ tự động hóa (điều khiển qua phần mềm, ứng dụng di động hay thủ công).
- Khả năng chịu tải: Tính toán tải trọng của hệ thống khi hoạt động đồng thời các đầu phun, đèn LED, bơm và hệ thống âm nhạc.
- Tiêu chuẩn an toàn: Đảm bảo phù hợp với các tiêu chuẩn kỹ thuật và an toàn hiện hành.
2.3. Chuẩn bị phần mềm thiết kế
Các phần mềm phổ biến như AutoCAD, SketchUp được sử dụng để lập bản vẽ chi tiết.
3. Cách lập bản vẽ thi công sàn nhạc nước

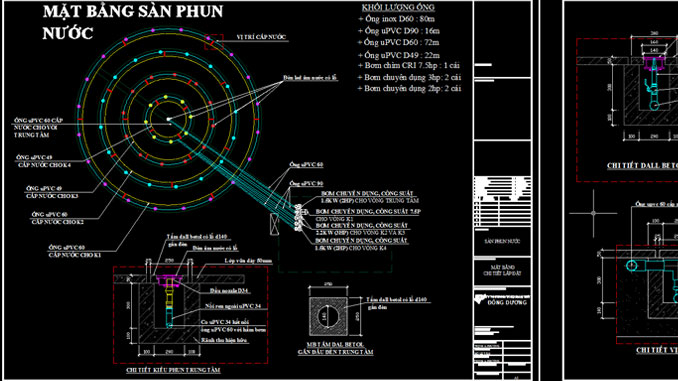

3.1. Vẽ kết cấu hạ tầng
- Xác định vị trí các dây điện và đường ống cấp nước: Sử dụng màu sắc để phân biệt các đường ống, gồm:
- Đường ống cấp nước chính: Màu xanh dương.
- Đường ống thoát nước: Màu xám.
- Đường điện: Màu đỏ.
- Bố trí trục ống chính: Đảm bảo đường ống cấp nước được bố trí dọc theo trục chính của sàn nhạc nước, thuận tiện cho việc kết nối và bảo trì.
- Thiết kế hố bơm: Một số trừng hợp, đặt bơm âm nằm trong hố ga. Che thiết bị và phụ kiện bắt bơm (tăng tính thẩm mỹ)
- Xác định kích thước và vị trí của tủ điều điều khiển: Bố trí tủ điều khiển ở khu vực thuận tiện nhưng an toàn, tránh tiếp xúc trực tiếp với nước. Và không quá xa làm ảnh hưởng tổn thất dòng điện và nhiễu điểu khiển. Tính diện tích xây dựng nhà điều khiển.
- Lập sơ đồ nền móng: Đảm bảo kết cấu móng chắc chắn để chịu lực từ hệ thống phun nước và trọng lượng, áp suất nước (chiều cao cột nước).
- Xác định vị trí các đường ống cấp nước: Sử dụng màu sác để phân biệt đường ống cấp nước, thoát nước và đường điện.
3.2. Vẽ sơ đồ bố trí thiết bị (các hiệu ứng phun)
- Bố trí đầu phun theo mẫu cố định (hình ngôi sao, hình tròn, hay hình đường xoáy).
- Ghi chú chi tiết về kiểu phun: Phun cao, phun xoay, hay phun đan xen.
3.3. Vẽ hệ thống ánh sáng
- Xác định vị trí đèn LED theo mẫu phun nước.
- Chọn loại đèn phù hợp với công suất.
- Bản vẽ chi tiết lắp đặt bơm, vòi phun.
3.4. Lập sơ đồ điều khiển
- Kết nối các thiết bị điện như bộ điều khiển trung tâm, các relay và module giao tiếp.
- Tích hợp phần mềm điều khiển với giao diện người dùng.
4. Lưu ý khi lập bản vẽ thi công sàn nhạc nước
4.1. Tính toán cẩn thận
- Đảm bảo độ chính xác trong từng chi tiết.
- Xác định đúng tải trọng của hệ thống.
4.2. Sử dụng ký hiệu chuẩn
Sử dụng các ký hiệu kỹ thuật chuẩn quốc tế như ISO hoặc TCVN.
4.3. Cân nhắc hiệu quả kinh tế
Thiết kế cần đảm bảo tính độc đáo nhưng không quá lạng phí chi phí.
Bản vẽ thi công sàn nhạc nước công viên Văn Lang
Bản vẽ thi công sàn nhạc nước văn Lang được thiết kế bởi Cty Đông Dương. Cty Đông Dương đi đầu về lắp đặt sàn phun nước, sàn nhạc nước nghệ thuật, Sàn nhạc nước công viên Văn Lang hoàn thành dịp Noel và tết dương lịch 2018. Là sàn nhạc nước lớn và hoành tráng nhất Tp.HCM.
Các thiết bị được bố trí trong bản vẽ sàn nhạc nước văn Lang:
1. Mặt bằng bố trí kiểu phun sàn nhạc nước công viên Văn Lang
- VÒI PHUN NOZZLE BẮN ĐUỔI
- 66 Đầu phun tia nước DD-D49 – 12mm inox toàn thân.
- 66 Đèn Led âm nước đồng toàn thân D160mm âm sàn có lỗ D32mm cho vòi phun xuyên qua – 9*3w/24v.
- 66 Van Solenoi inox toàn thân D49/24VDC.
- 3 Bơm chìm , công suất 10hp – CRI cấp nước cho 66 vòi phun.
- Biến tần điều khiển bơm tạo hiệu ứng lên xuống cho các vòi phun 15hp
2. Mặt bằng bố trí rãnh thu nước sàn nhạc nước nghệ thuật
- ĐẦU PHUN TIA (JUMPING) NƯỚC NHẢY TRONG SUỐT
- Vòi phun K4 – Jumping jet inox toàn thân sus 304 – Nặng 12kg – phun cao 1.2m.
- Đèn LED inox toàn thân nặng – IP68. 24VDC. Công suất: 11W – RGB
- Bơm chìm , công suất 5.5hp – 72m3/16mH – CRI cấp nước cho các vòi phun.
- Bộ biến tần 7.5hp.
3. Chi tiết rãnh thu nước gắn các vòi phun sàn nhạc nước công viên Văn Lang
- 2 BỘ PHUN LẮC L= 3.5M, PHUN CAO <=2.5M
- Bộ phun lắc gồm 22 đầu D34 – inox toàn thân nặng 0.18kg, hệ thống nhông truyền động, motor âm nước, ống inox
- Đèn LED inox toàn thân nặng – IP68. 24VDC. Công suất: 11W – RGB
- Bơm chìm chuyên dụng công suất 5.5hp.
- Bộ biến tần 7.5hp
4. Bố trí tấm inox cho các vòi phun sàn nhạc nước
- TẤM INOX KHOAN LỔ CHO VÒI PHUN
- Bản vẽ bố trí tấm inox trong Lắp đặt sàn nhạc nước Văn Lang
Video hoàn thành nhạc nước văn lang
Công Ty Đông Dương Thiết kế thi công dự án nhạc nước công viên Văn Lang
Quí khách cần tư vấn và thiết kế hệ thống sàn nhạc nước như trên xin liên hệ Mr. Phương : 0903.14.14.95
