BẢN VẼ THIẾT KẾ HỆ THỐNG TƯỚI CỎ

Bản vẽ hệ thống tưới nước tưới công viên được vẽ bởi phần mềm AutoCad. Bao gồm bản vẽ mặt bằng tổng thể. Bản vẽ chi tiết hệ thống tưới nước. Chi tiết đấu nối từ ống nước nhánh đến béc tưới. Bản vẽ chi tiết lắp đặt van điện từ.

Bên dưới là bản vẽ thiết kế hệ thống tưới cỏ công viên Hòa Lập. Trong bản vẽ thi công tưới cỏ tự động ta dùng 2 loại béc tưới: Béc tưới sprayer và béc tưới rotor.

Các thiết bị tưới, size ống trong bản vẽ thiết kế hệ thống tưới cỏ gồm:

  • Trạm bơm phía góc dưới bên phải.
  • Nguồn nước: bể nước sạch từ nước máy thủy cục.
  • Chọn bơm chìm thả bể.
  • Ống chính dẫn nước là HDPE 63
  • Van điện từ 24VAC, 2″.
  • Ống nhánh sau van là  HDPE 50,40
  • Ống mềm 16mm Azud
  • Bình tưới sprayer bán kính tưới 5m
  • Bình tưới rotor bán kính tưới 7m-9m

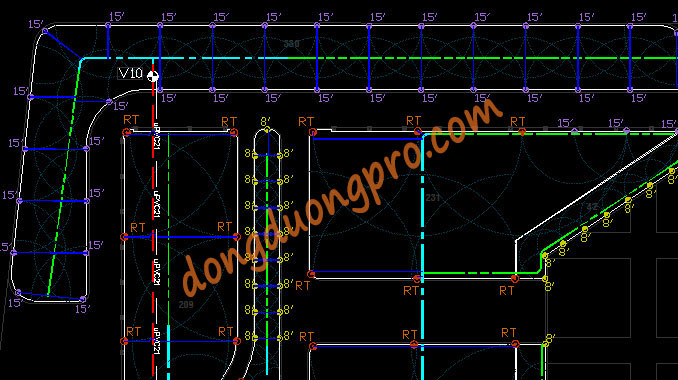

Bản vẽ hệ thống tưới nước – Bản vẽ cad hệ thống tưới tự động

  • Ống cấp nước chính màu đỏ chạy xung quanh diện tích khu tưới.
  • Van điện từ 24VAC, 2″ được thiết kế chạy dọc suốt tuyến chính. Gồm có 10 van.
  • Do diện tích nhiều chổ lớn nhỏ khác nhau nên trong thiết kế dùng các loại béc có bán kính khác nhau. xem béc phun tưới cỏ . Những vị trí có không gian rộng dùng bình tưới rotor bán kính từ 7 đến 9m. vị trí hẹp dùng bình tưới sprayer bán kính tưới 3m – 5m. Vị trí có hình dạng chữ nhật kéo dài dùng béc tưới đặt biệt khi phun ra nước phủ là hình chữ nhật.

Bản vẽ hệ thống tưới nước

Bản vẽ cad hệ thống tưới tự động
Bản vẽ cad hệ thống tưới tự động

Bản vẽ chi tiết hệ thống tưới nước

  • Bản vẽ chi tiết bình tưới sprayer.
  • Bản vẽ chi tiết bình tưới rotor.
  • Bản vẽ chi tiết van tưới – van điện từ 24VDC. Có hộp đậy bảo vệ van.
  • Bản vẽ chi tiết đường ống âm dưới đất. Độ sâu từ mặt đất đến ống 3.5cm – 4cm.
Bản vẽ chi tiết hệ thống tưới nước công viên
Bản vẽ chi tiết hệ thống tưới nước công viên

Chi tiết bản vẽ thi công tưới cỏ tự động:

  • Bản vẽ chi tiết bình tưới sprayer

Bản vẽ thiết kế hệ thống tưới cỏ
Bản vẽ thiết kế hệ thống tưới cỏ
  • Bản vẽ chi tiết bình tưới rotor

Bản vẽ chi tiết bình tưới Rotor - Bản vẽ thi công tưới cỏ tự động
Bản vẽ chi tiết bình tưới Rotor – Bản vẽ thi công tưới cỏ tự động
  • Bản vẽ chi tiết van tưới – van điện từ 24VDC

Bản vẽ chi tiết van điện từ - Bản vẽ hệ thống tưới nước
Bản vẽ chi tiết van điện từ – Bản vẽ hệ thống tưới nước
  • Bản vẽ chi tiết đường ống âm dưới đất – Bản vẽ cad hệ thống tưới tự động

Bản vẽ chi tiết ống nước - Bản vẽ hệ thống tưới nước
Bản vẽ chi tiết ống nước – Bản vẽ hệ thống tưới nước

Bản vẽ cad hệ thống tưới tự động, bản vẽ hệ thống tưới nước, bản vẽ chi tiết hệ thống tưới nước, bản vẽ thi công tưới cỏ tự động, bản vẽ thiết kế hệ thống tưới cỏ

Bản vẽ Thiết kế hệ thống tưới cỏ tự động rất phổ biến trên thế giới và nó cũng trở nên quen thuộc với người dân Việt Nam. Tuy nhiên, khi thiết kế một hệ thống tự động ta cần lưu ý các điểm sau.

  •  Xác định nguồn nước để tưới. Nước tưới cần phải sạch rác và phèn.
  • Chọn béc tưới phù hợp với diện tích tưới.
  • Chia diện tích tưới thành nhiều khu vựa (nhiều van)
  • Tính lưu lượng nước từng khu vực (m3/h) và chọn lưu lượng khu vực lớn nhất làm lưu lượng cho bơm.
  • Chọn ống theo lưu lượng.
  • Chọn bộ điều khiển theo số lượng van đã thiết kế.

Xem hướng dẫn thiết kế tưới cỏ sân vườn đúng cách
