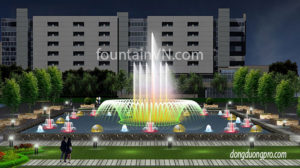

QUY TRÌNH THIẾT KẾ NHẠC NƯỚC NGHỆ THUẬT

Quy trình thiết kế nhạc nước nghệ thuật, thiết kế sàn phun nước nghệ thuật rất quan trọng. Đối với thiết kế nhạc nước nghệ thuật người thiết kế phải chuyên môn, ngoài ra còn phải có kinh nghiệp thực tế. Bởi vì theo thông số thiết kế là một chuyện. Nhưng thực tế ngoài công trình còn ảnh hưởng đến độ cản của gió, công suất bơm của mổi hãng, mỗi nước sản xuất cũng khác. Nên chọn bơm chuyên dùng cho đài phun nước, bơm chìm cho đài phun nước. thường chọn vòi phun nozzle, hoặc những vòi phun có tia nước phun cao và dứt khoát để theo những điệu nhạc nhanh. Dưới đầy là các bước cần triển khai để có một phối cảnh thiết kế nhạc nước nghệ thuật đẹp và ấn tượng.

KHẢO SÁT MẶT BẰNG – Quy trình Thiết kế nhạc nước nghệ thuật

Xem xét vị trí mặt bằng: không gian xung quanh có thoáng không, có bị che khuất tầm nhìn bởi các kiến trúc, cây cối lân cận. Hệ thống đài phun nước nằm ngay vùng đất trống quá rộng sẽ bị ảnh hưởng sức gió mạnh. Vậy khi thiết kế sàn phun nước có vòi phun nhỏ, phun cao nước bay ra ngoài sẽ làm mất nước. Ảnh hưởng đến hệ thống bơm và hao phí nước. Trong trường hợp này ta phải cung cấp nước tự động bằng phao hay cảm biến mực nước.
Xem xét kết cấu bên dưới đất: Việc này quyết định xây dựng bể chứa nước âm hay nổi. Với những bể nước rộng lớn phải nghỉ đến gia cố cọc. (phần này phải nhờ đến kỹ sư kết cấu chuyên về xây bể).
Việc khảo sát là việc rất quan trọng để đưa ra phương án thiết kế làm hồ nổi hay vòi âm sàn trong bê tông. Chọn kích thước và bố trí các kiểu phun.

BỐ TRÍ CÁC KIỂU PHUN VÀ SỐ LƯỢNG VÒI PHUN NƯỚC – Thiết kế nhạc nước nghệ thuật

Đưa ra ý tưởng các kiểu phun sao cho phù hợp với vị trí, không gian đài phun về độ cao vòi phun, bán kính phun…
Chọn bố cục hệ thống các kiểu phun kết hợp sao cho đa dạng, phong phú về vòi phun và tạo hình.
Kết hợp đóng mở van solenoid và biến tần tạo ấn tượng và uyển chuyển mềm mại cho các hiệu ứng vòi phun. Nhờ biến tần mà ta có thể biến tấu 1 kiểu phun lúc nhanh, lúc chậm, lúc cao, lúc thấp.Lưu ý: Khi thiết kế bố trí số lượng kiểu phun, vòi phun nước, bơm, đèn (khối lượng vật tư) cân đối chi phí đầu tư phê duyệt.

TÍNH LƯU LƯỢNG VÀ CỘT ÁP VÒI PHUN – Thiết kế sàn phun nước

Vòi phun nozzle (Vòi phun tia)

Là vòi phun khi nước bắn ra khỏi vòi phun tạo thành 1 tia nước tròn không bị ảnh hưởng bởi lực cản của nước.

Outlet: Vòi phun nozzle trong Quy trình thiết kế nhạc nước nghệ thuật, nhạc nước nghệ thuật có nhiều kích cở từ: 3mm, 5mm, 6mm, 8mm, 10mm, 12mm, 20mm, 25mm

Kết nối ren ngoài / ren trong: 1/2″, 1″, 1.1/2″, 2″, 3″

Lưu ý: khi sử dụng vòi phun outlet nhỏ hơn 8mm

Hồ nước phải sạch, nếu không vòi nước hay bị nghẹt rác khi phun lên cột nước không đều.
Vị trí hồ phải kín gió, vì gió mạnh sẽ văng nước ra ngoài.

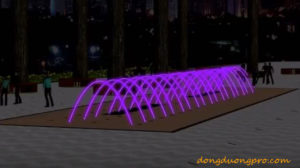

Thường dùng vòi nozzle có kích thước nhỏ trong thiết kế vòng dom hay dãy vòi thẳng hàng.

Vòi phun nozzle có 2 loại: vòi phun Nozzle có sẵn van tích hợp ren ngoài (xem hình NZ 06, NZ 08). vòi phun Nozzle không có van tích hợp ren trong (hình NZ 10).

Vòi phun Nozzle outlet 20mm, 25mm thường sử dụng trong thiết kế hiệu ứng vòi bắn cao, vòi trung tâm hay vòi cầu vồng.

VÒI PHUN NOZZLE - THIẾT KẾ SÀN PHUN NƯỚC — VÒI PHUN NOZZLE – QUY TRÌNH THIẾT KẾ NHẠC NƯỚC NGHỆ THUẬT – THÔNG SỐ KỸ THUẬT VÒI PHUN NƯỚC

Bảng tra chọn vòi phun Nozzle theo chiều cao thiết kế sàn phun nước nghệ thuật

Trong bảng ta thông số kỹ thuật vòi phun nước cần vòi phun 2m, vòi phun nozzle NZ 10. Cần áp tại vòi 0.25 bar, lưu lượng cấp cho vòi 1.98 m3/hr

BẢNG TRA VÒI PHUN NOZZLE - THIẾT KẾ SÀN PHUN NƯỚC — BẢNG TRA VÒI PHUN NOZZLE – THÔNG SỐ KỸ THUẬT VÒI PHUN NƯỚC – THIẾT KẾ SÀN PHUN NƯỚC

Vòi phun Cascade: (Vòi phun hình cây thông)

Là vòi phun khi nước bắn ra khỏi vòi phun bị cản bởi lực nước. Nhờ lực cản này tạo cột nước to hơn giống hình cây thông. Vòi phun cascade bị sóng nhấp nhô và tạo lực cản của nước. Khi lắp đặt vòi phun cascade lưu ý:

Phần thân trên vòi phun cascade phải chìm trong nước. Mực nước ngập càng cao lên đến miệng vòi phun đài phun nước thì cột nước càng thấp và to ra. Ngược lại cột nước cao và nhỏ.
Khi thiết kế nhạc nước nghệ thuật phải có vòi phun cascade. Cần phải có ống tràn theo mực nước ngập vòi phun cascade. Những đơn vị thi công đài phun nước hay nhà thầu thi công chưa có kinh nghiệm hay mắc lỗi này. Bởi vì trong một thời gian phun mực nước trong hồ tụt xuống do nước văng ra ngoài, nước bốc hơi, hồ bị thấm .. Kết quả hệ thống đài phun không theo thiết kế hay nghiệm thu ban đầu.

VÒI PHUN CASCADE CHO THIẾT KẾ SÀN PHUN NƯỚC — VÒI PHUN CASCADE CHO THIẾT KẾ NHẠC NƯỚC NGHỆ THUẬT – THÔNG SỐ KỸ THUẬT VÒI PHUN NƯỚC

Bảng tra chọn vòi Cascade theo chiều cao thiết kế nhạc nước nghệ thuật, thiết kế sàn phun nước.

Outlet vòi phun cascade: 47mm, 68mm, 70mm.

Kết nối ren trong: 1″, 1.1/2″, 2″

Trong bảng thông số kỹ thuật vòi phun nước ta cần vòi phun 3m, vòi phun CC 34. Cần áp tại vòi 1.36 bar, lưu lượng cấp cho vòi 4.8 m3/hr

THÔNG SỐ KỸ THUẬT VÒI PHUN NƯỚC - THIẾT KẾ ĐÀI PHUN NƯỚC — THÔNG SỐ KỸ THUẬT VÒI PHUN NƯỚC – THIẾT KẾ NHẠC NƯỚC NGHỆ THUẬT

Tương tự khi tính toán khi chọn các vòi phun khác.

CHỌN BƠM CHÌM ĐÀI PHUN NƯỚC VÀ ĐÈN LED

Chọn bơm cung cấp nước cho vòi phun:

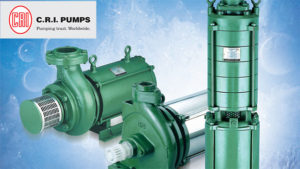

Tại sao phải chọn bơm chìm cho đài phun nước.
Chọn bơm chìm đài phun nước nhằm tính mỹ quan cao, không xây hố ga chứa bơm.
Chọn bơm chìm cho đài phun nước nhằm giảm tiếng ồn.
Giảm tổn thất từ bơm đến vòi, thường thiết kế nhạc nước nghệ thuật đặt bơm ngay dưới vòi phun.
Chọn bơm chìm cho đài phun nước có độ làm mát bằng nước tốt.
Ngược lại Chọn bơm chìm đài phun nước có nhược điểm. Chi phí cao hơn, việc bảo trì phải tháo nước đài phun nước nghệ thuật. Sửa chữa thay thế phụ tùng phải là đơn vị chuyên về sửa về máy bơm chìm Ấn Độ.

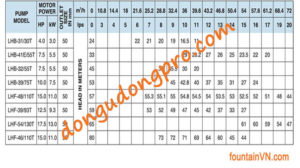

Thông số kỹ thuật bơm chìm đài phun nước

Chọn bơm theo lưu lượng vòi phun

Chọn đèn LED cho hệ thống: các thông số quan trọng khi chọn đèn led âm nước.

Chất liệu đèn âm dưới nước kích thước nhỏ gọn thân bằng vật liệu INOX 304 không gỉ
Điện áp 24VDC; 24VAC
Chỉ số chống thấm nước: IP 68 (chống thấm nước dưới áp lực cao).
Công suất: Từ 9W đến 36W.
Nhiệt độ môi trường : – 20 độ C đến 45 độ C
Màu sắc: đỏ, xanh lá. xanh dương. (RGB)

Có 2 loại đèn led âm nước:

Đèn Led có lổ ở giữa: loại này thường thiết kế cho những vòi phun có tia nước. Ánh sáng đèn led chiếu sáng chì cho tia nước này thôi
Đèn Led không có lổ ở giữa: loại này thường thiết kế cho dãy vòi phun có độ xòe rộng.

Các bước thiết kế đài phun

THIẾT KẾ TỦ ĐIỆN VÀ HỆ THỐNG ĐIỀU KHIỂN
